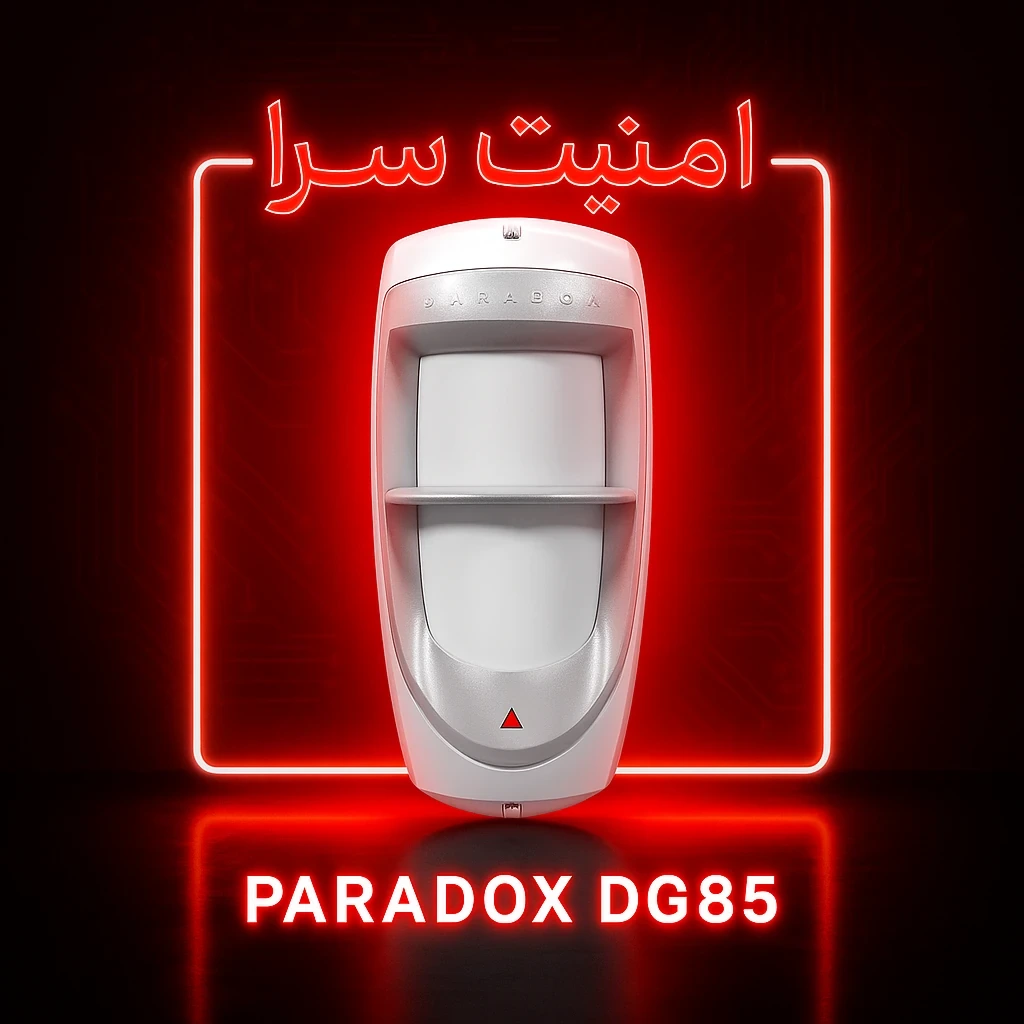

DG85 چشمی مخصوص فضای باز
سنسور دیجیتالی عالی برای فضای باز با طراحی و تکنولوژی اثبات شده و خاص و محصر به فرد خود شهرت جهانی یافت وبر چالش های زیست محیطی غلبه کرده با استفاده از روکش و یک واشر لاستیکی تزریق شده مقاوم در برابر آب، برف ،باد گرد وغبار می باشد
در ضمن با پوشش پلاستیکی مقام در برابر دما این دردیاب دیجیتال حرکت حیوانات تا وزن ۴۰کیوگرم را نادیده میگیرد و یک سنسور ایده آل جهت نصب در محیط خارج از ساختمان شده و این امکان را به مالکین ساختمان میدهد تا از ورود مهاجم خارج از ساختمان مطلع شود و سطح امنیتی بالاتری را در ساختمان ایجاد کنند
چشمی dg85 paradox
آنباکس DG85 پارادوکس
برد چشمی DG85 پارادوکس
این چشمی ساخت کشور کانادا یا تایوان و استاندار امنیتی اروپا EN50131
چشمی DG85 دزدگیر پارادوکس با قابلیت تشخیص حرکت دیجیتال یک دتکتور قابل اطمینان و بدون آلارم و هشدار خطا می باشد.(مشروط بر رعایت موارد ذیل) این سنسور مخصوص فضای بیرونی طراحی شده است. همچنین دارای پوشش مقاوم در برابر ضربه و حرارت و لنز مقاوم در برابر اشعه UV می باشد.
چشمی DG85 پارادوکس
پوشش مقاوم در برابر ضربه و دما (۳۵- تا ۵۰ درجه سانتی گراد )
ثبت اختراع تشخیص حرکت دیجیتال
بسیار قابل اعتماد و بدون هشدار کاذب
سیستم فیلتر نوری دوگانه
لنز محافظ UV
اپتیک دوتایی (۲ حسگر دو عنصر مخالف)
تشخیص مخالف دوگانه دیجیتال
تنظیم حساسیت چند سطحی
دو حالت عملیاتی (عملکرد خط باس یا رله)
چشمی DG85 پارادوکس
چشمی DG85 پارادوکس
در حالت عملیاتی رله این امکان را دارد که به تمامی کنترل دزدگیر به غیر از پارادوکی هم متصل شود
قابل استفاده با براکت چرخشی هوی دیتی در فضای باز (SB85). برای اطلاعات بیشتر اینجا را کلیک کنید
الگوهای لنز سری DG85
حالت تشخیص حیوان خانگی
تشخیص حیوانات (تا ۴۰ کیلوگرم)
۱۱ متر X 11 متر ۹۰ درجه زاویه دید
حالت پرتوی افقی و پرده ای
این حالت جهت استفاده در محل ها که تعداد حیوانات بزرگ زیاد هستند و آزادان زیر آشکار ساز پرسه می زنند تا فاصله بیشتر از ۱.۱ متر
پرتوی عمودی و پردهای
از راهروها با پرتوی عمودی به صورت پرده محافظت می کند
سطوحی مانند دیوارها یادرهای بالکن ۱۳ متر x 2 پرتو؛ ۵.۶۴ درجهزاویه دید
*** نکته مهم : این چشمی بدون پایه میباشد و برای نصب باید از پایه فابریک مدل SB85 و یا پایه های ایرانی موجود در سایت استفاده نمود. ***
*** نکته مهم : این چشمی در نوع اصلی با گارانتی آریادژنت طبق تصاویر همینجا اصلی و ساخت تایوان میباشد ***
راهنمای نصب چشمی دزدگیر پارادوکس مدل DG85
آموزش نصب چشمی دزدگیر پارادوکس مدل dg85 با فناوری پیشرفته امنیتی می باشد. دو سنسور PIR دوگانه با استفاده از تراشه هوشمند دیجیتالی و پیشرفته (تشخیص حرکت واقعی و حرکت حیوانات خانگی)،فناوری Tware باعث می شود تا بهترین تشخیص و باعث جلوگیری از هشدار اشتباه به سیستم مرکزی شود. با عملکرد خودکار بوسیله:
- حافظه از تغییرات محیطی از بروز خطا جلوگیری کند.
- با سرد و گرم شدن هوا تداخلی در عملکرد دستگاه بوجود نمی اید
- همینطور این می تواند به طور موثر از تداخل ایجاد شده توسط ۲۵ کیلوگرم گذشته یا ۱۰ گربه ، حشره ، موش ، پرندگان و غیره جلوگیری کند.
از فیلتر فوق العاده آن می توان در محیط داخلی و خارجی استفاده کرد. این تداخل مختلف و واضحی دارد که آشکارساز PIR مشترک نمی تواند بر آن غلبه کند. و به زنگ هشدار اشتباه پایان دهید و زنگ هشدار را از دست دهید.
DG-85 دارای دو حالت مختلف کار است: حالت باس و حالت رله ، برای انواع کنترل پنل های موجود در بازار قابل استفاده است.
خوب از مشخصات فنی چشمی می گذریم و اگر خواستید بیشتر در مورد dg85 بدانید به صفحه محصول سنسور DG85 یا محصولات دزدگیر پارادوکس بروید.
مراحل نصب DG85:
دستور العمل های عمومی زمان نصب که باید دقت کنید:
- جایی که منابع سرما و گرما مانند شوفاژ نصب نشود.
- از تابش مستقیم نور آفتاب به شبکه چشمی جلوگیری شود.
- از کابل های فشار قوی دور نگه دارید.
- چشمی روبوری درب های فلزی قرار نگیرد.
- پایه چشمی محکم به دیوار یا محل اتصال داشته باشد.
تنظیمات و نصب چشمی دزدگیر پارادوکس DG85 صحیح برای حیوانات خانگی
- زمانی که در ارتفاع ۲۲۰ سانتی متری نصب شود زاویه ۹۰ درجه پایین را شناسایی میکند و ناحیه بالا از دسترس خارج است.
- چشمی را جایی نصب نکنید که حیوانات خانگی مانند گربه بتوانند از آن بالا بروند یا برای مثال روبروی یخجال که گربه میتواند برود نصب نشود.
- برای حیوانت زیر ۲۰ کیلوگرم نصب شود بهتر است.
- در ارتفاع ۲۲۰ تا ۲۴۰ نصب گردد.
روش نصب و راه اندازی نصب چشمی دزدگیر پارادوکس مدل dg85
پس از جداسازی اجزای چشمی محل پشتی را به دیوار پیچ و رول پلاک کنید و کابل را از محل مشخص شده عبور دهید.
سیم بندی چشمی DG85 پارادوکس
سیم های مورد نیاز ترمینال را جهت نصب DG85 سیم کشی کنید. اگر از حالت Relay استفاده می کنید سیم های NC و COM را به ترمینال ZONE دستگاه دزدگیر خود وصل کنید. اگر از پنل دستگاه پارادوکس استفاده میکنید به ترمینال ۱ و C وصل کنید.
RED را به AUX+ یا ۱۲ ولت مثبت باتری نصب کنید و BLK را به AUX- یا ۱۲ ولت منفی باتری نصب کنید.
GRN و YEL اگر دیپ سوئیچ شماره ۱ را روی حالت On قرار داده باشید بجای NC و COM ازین دو ترمینال در حالت BUS استفاده میشود (آدرس پذیر).
TMP مربوط به درب چشمی DG85 می باشد که زمانی درب باز شود آلارم به دستگاه ارسال می شود.
ترفند : حتما از ترمینال TMP برای امنیت بیشتر استفاده کنید و یک سیم را به از ZONE به NC وصل کنید و داخل چشمی COM و یک ترمینال TMP را بهم وصل کنید و از ترمینال TMP کناری یک سیم به ZONE دستگاه وصل کنید. با این ترفند مقدار سیم کشی کمتری استفاده خواهید کرد و یک عملکرد حرفه ای تری خواهید داشت.
عملکرد سوئیچ کدگذاری:
DG-85 دارای دو حالت مختلف کار است: حالت bus و حالت رله ، انتخاب حالت را می توان با سوئیچ DIP انجام داد. “برای حالت رله باید دیپ سوئیچ شماره ۱ را روی حالت خاموش off قرار دهید.”
هنگام تنظیم روی حالت رله ، DG-85 سیگنال هشدار و دما را توسط رله منتقل می کند زیرا سنسورهای استاندارد ، همان شکل ، می توانند با برق تماس گرفته شده از پنل و “RED” ، “BLK” سنسور ، “GRN” تغذیه شوند. ، “YEL” بلااستفاده ، در حالت رله ، تنظیمات فقط با سوئیچ DIP و با دکمه پوتانتیومتر چرخان قابل تنظیم است.”برای حالت bus دیپ سوئیچ” شماره ۱ را روی ON قرار دهید.
هنگام تنظیم روی حالت باس ، DG-85 زنگ هشدار ، سیگنال ها و داده ها را با باس دستکاری می کند و همچنین سنسور را تنظیم می کند. در حالت باس ، DG-85 می تواند مستقیماً با صفحه کنترل متصل شود. همان شکل ، می توان با تماس با قدرت پنل و “RED” ، “BLK” از sens-r ، “GRN” ، “YEL” با پایانه های مربوط ارتباط برقرار کرد.
در حالت باس m-de ، تنظیم می تواند توسط سوئیچ DIP و پتانسیومتر تنظیم شود ، همچنین می توان با صفحه کلید سیستم (باید با سیستم مقایسه شود) به حالت برنامه نویسی برسد.
پردازش تک پرتو یا دو پرتو DG85
این تنظیم حالت کار فرآیند سیگنال دیجیتال DSP را هدایت می کند. از حالت یک طرفه در حالت عادی تداخل استفاده می شود حالت پردازش هر دو طرف (خارج / در تحلیل) می تواند به طور موثر زنگ خطر را کاهش دهد. بنابراین ، توصیه می کنیم هنگام استفاده از سنسور نزدیک به منبع تداخل ، از این حالت کار استفاده کنید.
تنظیمات LED
هنگامی که انرژی سیگنال کافی نیست ، چراغ LED چشمک می زند ۵ ثانیه با تشخیص انرژی سیگنال در حال حرکت ، می تواند منجر به زنگ خطر شود.
تنظیم سوئیچ کدگذاری:
تنظیم دیپ سوئیچ DG85 و توضیحات
دیپ سوئیچ ۱ : اگر در حالت Off باشد می توانید به تمامی دزدگیرها در حالت رله وصل کنید و از ترمینال NC و COM بهره بگیرید اما اگر در حالت On قرار دهید بجای استفاده از NC و COM از ترمینال GRN و YEL (حالت BUS) باید استفاده شود که برای دستگاه های آدرس پذیر پارادوکس مانند سری EVO192 و EVOHD مناسب می باشد.
دیپ سوئیچ ۲ : مناسب برای عوامل محیطی شرایط سخت و نرمال می باشد که اگر شرایط محیطی طوری باشد که عواملی مانند پرندگان باعث اعلام خطای کاذب میشد و نیاز به حساسیت دقیق تر (نه سریعتر) داشتید در حالت Off قرار دهید که در این حالت دو پرتو صورت میگیرد و در حالت نرمال محیطی آن را در حالت On قرار دهید که تک پرتو برای بررسی محیط قرار میگیرد.
دیپ سوئیچ ۳ : اگر نیاز داشتید در زمان شناسایی LED روی چشمی DG85 روشن شود آن را در حالت On قرار داده ولی در غیر اینصوزت آن را Off کنید که در حالت نرمال On می باشد.
دیپ سوئیچ ۴ : مربوط به پردازش دیجیتالی سیگنال می باشد که اگر در حالت خاموش باشد در حالت نرمال قرار دارد (پیش فرض) و اگر در حالت On باشد بیشترین حالت حساسیت و وسواس که آژیر کاذب نداشته باشید بهتر است در حالت On قرار بگیرد.
نکته : در شرایط محیط حساس پیشنهاد و جلوگیری از آژیر مزاحم بهتر است دیپ سوئیچ های ۱ و ۲ خاموش و دیپ سوئیچ ۳ و ۴ روشن باشد.
تنظیم ارتفاع PCB
بهترین ارتفاع عملکرد DG-85 در فاصله ۲.۱ متر است ، کمی بالاتر یا پایین تر نیز مجاز است. از نظر علامت قابل تنظیم ارتفاع در سمت راست وجهی که روی پوشش قرار دارد با ارتفاع نصب. اگر به ارتفاع نصب دیگری نیاز است ، PCB را مطابق با نیاز خود تنظیم کنید. برای تأیید اینکه مناطقی که به محافظت احتیاج دارند در ناحیه محافظ لزوماً به آزمایش حرکت موتونی نیاز است.
آزمایش حرکت به منطقه حفاظت شده
- درپوش را نصب کنید ، موقعیت بستن را ببندید. تضمین کنید که درب جلو و عقب بسته می شود محکم و بدون فضای خالی یا شل بودن پوشش ضد آب نمی تواند از ورود رطوبت به قطعات جلوگیری کند.
- عبور از هر جهت از منطقه تشخیص ، راه رفتن شما باعث می شود که نشانگر LED برای ۲-۳ ثانیه روشن شود.
- تست حرکت را از جهت مخالف انجام دهید تا مرز دو طرف را تأیید کنید. تایید کنید که مرکز تشخیص با اشاره به مرکز منطقه حفاظت شده است.
اگر قصد خرید یا قیمت مناسب چشمی اورجینال dg85 را دارید حتما با کارشناسان ما تماس بگیرید.
توجه داشته باشید که این چشمی مناسب برای فضای بیرون می باشید و اگر با همین امکانات به دنبال چشمی مناسب فضای داخل هستید چشمی دزدگیر DG75 پارادوکس گزینه کاملا مناسب است.
این هم از آموزش نصب چشمی دزدگیر پارادوکس مدل dg85 که بصورت فارسی از کاتالوگ ترجمه شده و همراه با تجریه نصب و مشکلاتی که ممکن است به وجود آورد برای شما آماده گردید.
